ZSC,ZSC(A)系列立式漸開線圓柱齒輪減速機

TAG推薦

齒輪減速機 硬齒面減速機 ZSC減速機

立即訂購

ZSC減速機，ZSC（A）減速機系列立式漸開線圓柱齒輪減速機為立式漸開線圓柱齒輪減速機，圓柱齒輪傳動。主要用于橋式起重機小車運行機構和門式起重機運行結構，適合受結構限制采用立式安裝的工作場合,也適用于之相似安裝形式的傳動機構。ZSC（A）減速機為立式套裝式漸開線圓柱齒輪減速機。

產品型號：　ZSC350、ZSC400、ZSC600、ZSC750、 ZSC（A）320、ZSC（A）400、ZSC（A）500、ZSC（A）600、ZSC（A）650、ZSC（A）800

其適用條件是：

1、ZSC減速機，ZSC(A)減速機高速軸輸入轉速不大于1500轉/分；

2、齒輪傳動圓周速度不得超過10米/秒；

3、工作環境溫度為-40度~ +45度；

4、本減速器可正、反兩向運轉。

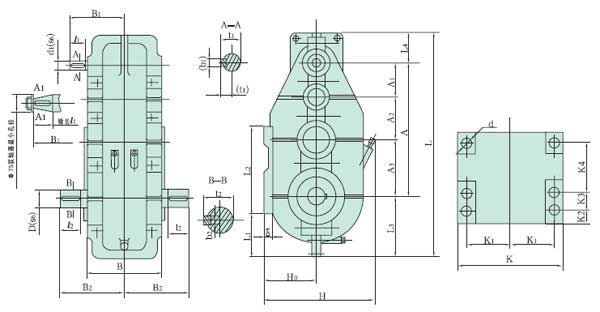

ZSC減速機，ZSC(A)減速機外形及安裝尺寸

型號	中心距				中心高 H0	輪廓尺寸			軸端尺寸
	A	A 1	A 2	A 3		L	B	H	高速軸					低速軸
	A	A 1	A 2	A 3		L	B	H	d1	l 1	B1	b 1	t 1	D	l 2	B2	b 2	t 2
ZSC350	350	87	123	140	130	600	180	282	22	50	145	6 -0.036	24.2	45	70	170	14 -0.043	48.2
ZSC400	400	90	140	170	150	670	210	330	30	55	170	8 -0.036	33	65	85	205	18 0 0.043	70.5
ZSC600	600	150	200	250	235	965	312	481	35	55	220	10 -0.063	38.6	80	115	290	24 0 0.052	87
ZSC750	750	200	250	300	335	1220	374	653	50錐度 1：10	錐長 85	342	16 -0.043	28	95	145	350	28 0 0.025	100.7

型號	L1	L2	L3	L4	K	g	K1	K2	K3	K4	孔數d	孔數n	重量
ZSC350	110	290	155	98	195	25	77.5	135	—	220	21	4	76
ZSC400	100	340	170	100	230	25	95	25	—	280	21	4	165
ZSC600	165	410	250	115	340	30	140	30	120	230	21	6	329
ZSC750	210	580	350	120	400	35	165	40	120	380	25	6	452

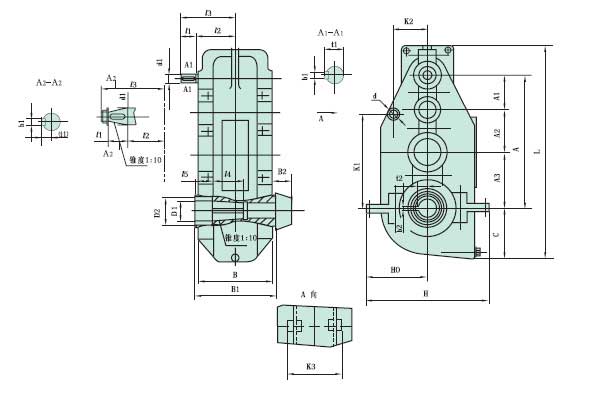

ZSC（A）減速機外形及安裝尺寸

減速器型號	中心距				H0	輪廓尺寸			B2	C	安裝尺寸				重量
	中心距					輪廓尺寸					d	k1	k2	k3	kg
	A	A1	A2	A3		L	B	H			d	k1	k2	k3	kg
ZSC(A)320	320	84	106	130	150	525	175	300	65	120	25	240	90	120	63
ZSC(A)400	400	105	130	165	182.5	650	210	365	60	155	25	350	110	130	114
ZSC(A)500	500	100	150	250	255	822	285	510	81	225	28	400	140	205	254
ZSC(A)600	600	150	200	250	265	955	312	530	98	235	28	420	180	312	273
ZSC(A)650	650	150	200	300	307	1060	360	614	82	277	32	470	200	270	435
ZSC(A)800	800	200	250	350	400	340	450	800	87	340	40	600	285	305	866

減速器型號	軸端尺寸
	主動軸							被動軸
	d1	l1	l2	l3	b1	t1	D1	D2	l4	l5	B1	b2	t2
ZSC(A)320	22	55	105	160	60 -0.036	24.5	44.5	65	85	50	200	14 -0.043	24.7
ZSC(A)400	30（s6）	55	115	170	8 0 -0.036	33	64.5	75	105	60	230	18 0 -0.036	35.6
ZSC(A)500	35	61	152.5	232.5	10 0 -0.036	19.5	79.5	95	130	65	303	24 0 -0.052	44.2
ZSC(A)600	40	84	160	265	12 0 -0.036	21.5	89.5	98	130	140	330	24 0 -0.052	46.7
ZSC(A)650	40	85	185	295	12 0 -0.043	21.5	99.5	112	165	65	380	28 0 -0.052	54.2
ZSC(A)800	50	85	265	375	16 0 -0.043	28	119.5	136	165	95	470	32 0 -0.052	65.2

ZSC、ZSC（A）減速機傳動比

1、ZSC立式軸裝減速機的傳動比。

型號	代號
	1	2	3	4	5	6	7	8	9
	i
ZSC350	35.1	17.2	—	—	—	—	—	—	—
ZSC400	22.4	16.2	37.3	49.86	—	27.07	—	—	—
ZSC600	77.5	59	46.7	37.9	27.3	31.2	21.15	17.16	14.9
ZSC750	166.58	133.91	54.51	34.51	38.97	19.97	—	—	—

2、ZSC(A)立式套裝減速機的傳動比。

型號	代號
	1	2	3	4	5	6
	i
ZSC(A)320	21.62	—	—	—	—	—
ZSC(A)400	12.45	24.9	45.7	32.9	9.58
ZSC(A)500	16.20	24.11	33.15	44.45	—	—
ZSC(A)600	77.5	59	46.7	37.9	27.3	21.15
ZSC(A)650	96.64	82	62.4	51.89	37.6	27.5
ZSC(A)800	31.6	37.4	48.9	62.5	—	—
